Gönderen Konu: İ SINIFI FIRKATEYN  (Okunma sayısı 69473 defa)

0 Üye ve 1 Ziyaretçi konuyu incelemekte.

Çevrimdışı serkan1976

  • DefenceTurk
  • *
  • İleti: 2045
  • 167
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #370 : 13 Eylül 2020, 18:00:07 »
Strike versiyonlu MK-41 VLS'den (7.7 metre yükseklik) Essm ( 3.66 metre yükseklik) fırlatılabilir mi?


Çevrimdışı BATTLESTAR

  • 2018 ve 2019 Yılın Üyesi
  • DefenceTurk
  • *****
  • İleti: 2482
  • 273
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #371 : 13 Eylül 2020, 20:22:47 »
MK-41 VLS Fırlatıcının yüksekliği (füze uzunluğunu belirleyen) üç boyutta gelir: kendini savunma versiyonu için 209 inç (5,3 m), taktik versiyon için 266 inç (6,8 m) ve saldırı versiyonu için 303 inç (7,7 m) .
İ sınıfı için saldırı versiyonunu kullanmak ağırlık ve yükseklik sorunları yüzünden zor o zaman...

Peki hocam bir şekilde 7,7 metrelik versiyonu ürettik ve İ sınıfında kullandık. O zaman boyu kısa füzeler de mesela G-40 gibi yine bu 7.7 metrelik VLS'den atılır mı? Yoksa ilaha kısa VLS'den mı atılması gerekir?
Sn Serkan1976,
İ sınıfı fırkateynin draft’ı 4.05m (13ft 3inç),  gövde yüksekliğini de katarsanız işin içine 10+ m leri rahat görürsünüz. Bu yetermi 7.7 m lik mk41 için bilemem ama (bence yeter- unutmayın gövde de yukarıya taşma da olsa problem olmuyor) uzun mk41’in tam boyunu kullanma zorunluluğu yok diye biliyorum.

Geminin alt kısmı darlmıyormu tüm boyuna vls kullanmak zor bence. Strike kullanan gemilerin draftına bir bakın isterseniz. Örn. Arleigh Burke.
Savaş Var Denildiğinde Biz;


Çevrimdışı Yasar

  • DefenceTurk
  • *
  • İleti: 1083
  • 98
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #372 : 14 Eylül 2020, 03:29:02 »
MK-41 VLS Fırlatıcının yüksekliği (füze uzunluğunu belirleyen) üç boyutta gelir: kendini savunma versiyonu için 209 inç (5,3 m), taktik versiyon için 266 inç (6,8 m) ve saldırı versiyonu için 303 inç (7,7 m) .
İ sınıfı için saldırı versiyonunu kullanmak ağırlık ve yükseklik sorunları yüzünden zor o zaman...

Peki hocam bir şekilde 7,7 metrelik versiyonu ürettik ve İ sınıfında kullandık. O zaman boyu kısa füzeler de mesela G-40 gibi yine bu 7.7 metrelik VLS'den atılır mı? Yoksa ilaha kısa VLS'den mı atılması gerekir?
Sn Serkan1976,
İ sınıfı fırkateynin draft’ı 4.05m (13ft 3inç),  gövde yüksekliğini de katarsanız işin içine 10+ m leri rahat görürsünüz. Bu yetermi 7.7 m lik mk41 için bilemem ama (bence yeter- unutmayın gövde de yukarıya taşma da olsa problem olmuyor) uzun mk41’in tam boyunu kullanma zorunluluğu yok diye biliyorum.

Geminin alt kısmı darlmıyormu tüm boyuna vls kullanmak zor bence. Strike kullanan gemilerin draftına bir bakın isterseniz. Örn. Arleigh Burke.
Sn Battlestar,
Doğru; geminin alt tarafı dar. Kesin çizim ve ölçüler elde olmadan konuşmak yanlış olur. Benim yaptığım farazi tahmin yürütme. Sizin sözünü ettiğiniz gemi 8-9 bin tonluk destroyer. Draftı 9+metre, eni de 20m.
Bizim gemiye baktığınızda, eni dar (14.4 m) olduğu için deniz seviyesi altında kalacak alanı kullanmak zor görünüyor.

Çevrimdışı BATTLESTAR

  • 2018 ve 2019 Yılın Üyesi
  • DefenceTurk
  • *****
  • İleti: 2482
  • 273
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #373 : 14 Eylül 2020, 09:38:58 »
MK-41 VLS Fırlatıcının yüksekliği (füze uzunluğunu belirleyen) üç boyutta gelir: kendini savunma versiyonu için 209 inç (5,3 m), taktik versiyon için 266 inç (6,8 m) ve saldırı versiyonu için 303 inç (7,7 m) .
İ sınıfı için saldırı versiyonunu kullanmak ağırlık ve yükseklik sorunları yüzünden zor o zaman...

Peki hocam bir şekilde 7,7 metrelik versiyonu ürettik ve İ sınıfında kullandık. O zaman boyu kısa füzeler de mesela G-40 gibi yine bu 7.7 metrelik VLS'den atılır mı? Yoksa ilaha kısa VLS'den mı atılması gerekir?
Sn Serkan1976,
İ sınıfı fırkateynin draft’ı 4.05m (13ft 3inç),  gövde yüksekliğini de katarsanız işin içine 10+ m leri rahat görürsünüz. Bu yetermi 7.7 m lik mk41 için bilemem ama (bence yeter- unutmayın gövde de yukarıya taşma da olsa problem olmuyor) uzun mk41’in tam boyunu kullanma zorunluluğu yok diye biliyorum.

Geminin alt kısmı darlmıyormu tüm boyuna vls kullanmak zor bence. Strike kullanan gemilerin draftına bir bakın isterseniz. Örn. Arleigh Burke.
Sn Battlestar,
Doğru; geminin alt tarafı dar. Kesin çizim ve ölçüler elde olmadan konuşmak yanlış olur. Benim yaptığım farazi tahmin yürütme. Sizin sözünü ettiğiniz gemi 8-9 bin tonluk destroyer. Draftı 9+metre, eni de 20m.
Bizim gemiye baktığınızda, eni dar (14.4 m) olduğu için deniz seviyesi altında kalacak alanı kullanmak zor görünüyor.

Birde şöyle düşünebiliriz. Draftı istanbul sınıfına denk gemiler neden taktik lançerin bir kısmını dışarıya çıkarıyorlar da i sınıfında neden gömülü ? Self defence olabilirde olmayabilirde.
Savaş Var Denildiğinde Biz;


Çevrimdışı serkan1976

  • DefenceTurk
  • *
  • İleti: 2045
  • 167
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #374 : 14 Eylül 2020, 10:30:06 »
Hocam yükseltilmiş ve önde vls'si olan gemi resmi var mı?

Çevrimdışı BATTLESTAR

  • 2018 ve 2019 Yılın Üyesi
  • DefenceTurk
  • *****
  • İleti: 2482
  • 273
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #375 : 14 Eylül 2020, 10:43:08 »
Hocam yükseltilmiş ve önde vls'si olan gemi resmi var mı?

Gabya sınıfı.
Savaş Var Denildiğinde Biz;


Çevrimdışı serkan1976

  • DefenceTurk
  • *
  • İleti: 2045
  • 167
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #376 : 14 Eylül 2020, 10:48:05 »
Gabya vls'leri strike (7.7metre) modeli değil diye biliyorum .

Çevrimdışı SKYWOLF

  • SKYWOLF
  • Genel Yetkili
  • DefenceTurk
  • *****
  • İleti: 41745
  • 458
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #377 : 14 Eylül 2020, 11:13:39 »
Hocam yükseltilmiş ve önde vls'si olan gemi resmi var mı?


Aslında şunlar gibi yerleşim olabilir...

Type 123 Brandenburg class Frigate

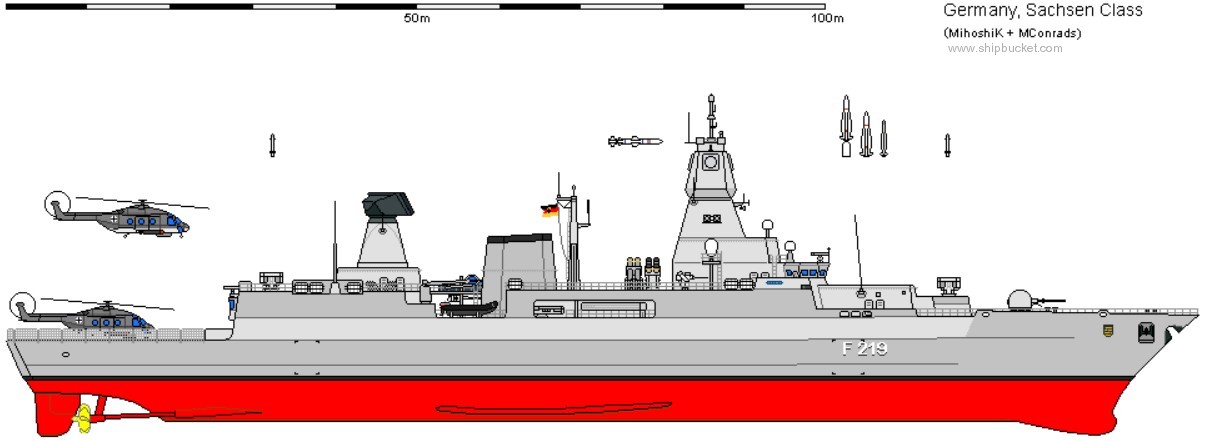

Type 124 Sachsen class Guided Missile Frigate





ADALETİN OLMADIĞI YERDE NE SAYGI KALIR, NE DE DÜZEN! DÜRÜSTLÜK BENİM KARAKTERİMDİR! BEN ŞEREFİM İÇİN YAŞAR, ŞEREFİM İÇİN ÖLÜRÜM. MUHTAÇ OLDUĞUM KUDRET DAMARLARIMDAKİ ASİL KANDA MEVCUTTUR.
SKYWOLF...DefenceTurk.com

Çevrimdışı BATTLESTAR

  • 2018 ve 2019 Yılın Üyesi
  • DefenceTurk
  • *****
  • İleti: 2482
  • 273
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #378 : 14 Eylül 2020, 11:21:45 »
Gabya vls'leri strike (7.7metre) modeli değil diye biliyorum .

Strike sormadınız ki. Taktik onlardaki vls'ler 6.88 metre. İşte o yüzden diyorum i sınıfı için kullanılanlar self defence olabilirler.
Savaş Var Denildiğinde Biz;


Çevrimdışı serkan1976

  • DefenceTurk
  • *
  • İleti: 2045
  • 167
  • DefenceTurk.com
Ynt: İ SINIFI FIRKATEYN
« Yanıtla #379 : 14 Eylül 2020, 11:30:31 »
Gabya vls'leri strike (7.7metre) modeli değil diye biliyorum .

Strike sormadınız ki. Taktik onlardaki vls'ler 6.88 metre. İşte o yüzden diyorum i sınıfı için kullanılanlar self defence olabilirler.

Hocam , Sayın skywolf'un attığı resimlerdeki yükseltilmiş Vls sistemini ,  İ sınıfı gemilere uygulamak mümkün  mü?
Çünkü okuduklarıma göre iş sadece Vls'yi sığdırmakla bitmiyor. Artan ağırlık , gemi dengesinde de problemler yaratabiliyormuş.

Barbaros'lar için de bir ara böyle problemler olduğu konuşulmuştu.
