ALTAY Yeni Nesil Tank Projesi

[Merzifonlu]

İyide bu personel tarafından döşeniyor.benim kastım toptan atılan yada mlrs den atılan

Yoksa sistemin özelliğide belli tankı tepeden çukur imhalı başlık ile vur.

BM 27 uragandan atılan videosu var mı?
Yada havadan inerken.

Varyantı dedim zaten. Bu mayını yapan, otomatik kurulan varyantını haydi haydi yapar. Kaldı ki videoya gerek yok. Çok daha eski teknolojili ve uçaktan serpilen mayınların videoları Youtube da mevcut.

"Yine de ikna olmadım, MLRS ile döşenen mayınların videosu lazım bana" derseniz, Sayın marmara bir iyilik yapar ve bir video linki atar. Eminim bundan.

[Denizci16]

Ayrıca 70 mm penetration diyor bu mayın bizim Altay tankını üstten hayatta delemez çünkü bizim altay'ın tavan zırhı 150+ mm

[Heartbang]

İyide bu personel tarafından döşeniyor.benim kastım toptan atılan yada mlrs den atılan

Yoksa sistemin özelliğide belli tankı tepeden çukur imhalı başlık ile vur.

BM 27 uragandan atılan videosu var mı?
Yada havadan inerken.

Error 404 (Not Found)!!1

BAE Systems/Nexter ortaklığı ile üretilen Bonus howitzer mühimmatı var. Havada iki tane çukur imha başlığı bırakıyor, onlar da tespit edip vuruyor.

[Denizci16]

Arkadaşlar benim kasteddiğim statik olarak duran geçis güzergahında harekete geçen mayınlar işte bunların havadan atılanı var mı bakıyorum malesef yok.

Yoksa sn.heartbang gerek sizin gerek sn.merzifonlu nün paylaştığı tam manası ile mayın değil bildiğiniz çukur imhalı başlığın havadan bırakılan güdümlü halı takdir ederseniz bu mühimmatlar hiç ucuz olmasa gerek.

[marmara]

Konu mayınlardan devam.

İletimde sadece Uragan ÇNRA'sından atılan atitank ve antipiyade mayınından bahsedeceğim. Bu mayınlar hakkında Türkçe bilgiler yok internette, İngilizce olsa bile çok eksik. Diğer Rus ÇNRA'larından da atılan bir çok çeşit mayınlar var, arasında sadece mayın fırlatan ÇNRA türleri de var. Onları başka vakit bahsederiz...

Ateş edilirken hangisi mayın, hangisi de klasik patlayıcı harp başlığı atıyor farkedemezsin, onun için Ukrayna savaşında atılan ÇNRA videolarının ne amaçla ateş ediyor bilemezsin.

2.Dünya Savaşında en çok mayın kullanan ülke Sovyetlerdir, Soğuk Savaşı döneminde de mayınların çeşidi bakımından  dünya lideriydi. 1980'lerde 220mm Uragan'dan ateş edilen mayınları geliştirdi.

9M27K2 İnkubator(TR-kuluçka makinesi)
220mm roketin içinde 24 adet PTM-1 antitank mayını barındırmakta. 10-35km aralığında menzile fırlatılır, 120kg ağırlık üzerine basınca patlar ve 3 saat sonra timer süresi dolunca kendisini patlatır(büyük alanı mayınlı araziye çevirmemek için timer sistemi uygulanmıştır). Uragan 16 adet roketiyle toplamda  384 adet mayın fırlatır ve 900*900meterlik alanı zrıhlı araçların geçilmez mezarlığına çevirir. Daha yoğun mayınlamak için 2-3 adet Uragan ateş eder aynı alana ve bu şekilde geçilmez kale oluşturulur.

9M27K3 İnkubator(TR-kuluçka makinesi)
Bu modeli antipiyade mayını barındırmakta. 1 roketin içinde 12 adet kaset barındırmakta, 1 kasetin içinde 26 adet KPFM-1M piyadelere karşı mayını vardır. Yani, sadece 1 roketin içinde 312 mayın vardir,  Uragan 16 adet roketiyle 4992 adet mayın atar.

Aynı alana antitank ve antipiyade mayını fırlatılır, tankları eşlik eden piyadeler, mayından patlayan MRAP veya tankın mürettebatı kaçarken onlar da mayınların yemi olur.

Geçen sene Ukrayna ordusunun batıda eğitim almış Leopard 2A4/2A6 ve Bradley'li elit birliklerini durduran kahramanlardan birisi de bu mayınlar.

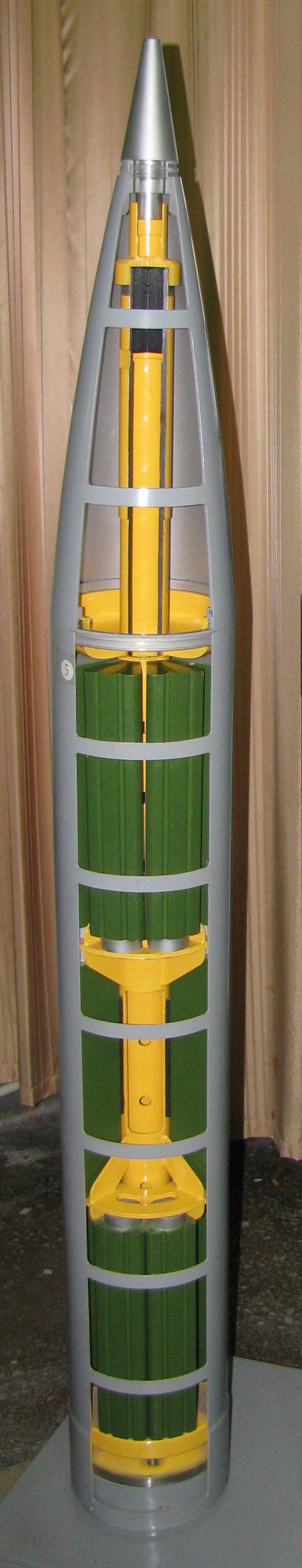

9M27K2 İnkubator


PTM-1 antitank mayını


9M27K3 kaseti


KPFM-1M

Error 404 (Not Found)!!1

[Denizci16]

Teşekkürler sn.marmara kasteddiğim belirli basınçta patlayan mayınlar idi gerekli bilgiyi verdiniz

İstihkam birliği olan ülkeler ve tamkar gibi araçları olan ülkeler için çocuk oyuncağı

[Heartbang]

Konu mayınlardan devam.

İletimde sadece Uragan ÇNRA'sından atılan atitank ve antipiyade mayınından bahsedeceğim. Bu mayınlar hakkında Türkçe bilgiler yok internette, İngilizce olsa bile çok eksik. Diğer Rus ÇNRA'larından da atılan bir çok çeşit mayınlar var, arasında sadece mayın fırlatan ÇNRA türleri de var. Onları başka vakit bahsederiz...

Ateş edilirken hangisi mayın, hangisi de klasik patlayıcı harp başlığı atıyor farkedemezsin, onun için Ukrayna savaşında atılan ÇNRA videolarının ne amaçla ateş ediyor bilemezsin.

2.Dünya Savaşında en çok mayın kullanan ülke Sovyetlerdir, Soğuk Savaşı döneminde de mayınların çeşidi bakımından  dünya lideriydi. 1980'lerde 220mm Uragan'dan ateş edilen mayınları geliştirdi.

9M27K2 İnkubator(TR-kuluçka makinesi)
220mm roketin içinde 24 adet PTM-1 antitank mayını barındırmakta. 10-35km aralığında menzile fırlatılır, 120kg ağırlık üzerine basınca patlar ve 3 saat sonra timer süresi dolunca kendisini patlatır(büyük alanı mayınlı araziye çevirmemek için timer sistemi uygulanmıştır). Uragan 16 adet roketiyle toplamda  384 adet mayın fırlatır ve 900*900meterlik alanı zrıhlı araçların geçilmez mezarlığına çevirir. Daha yoğun mayınlamak için 2-3 adet Uragan ateş eder aynı alana ve bu şekilde geçilmez kale oluşturulur.

9M27K3 İnkubator(TR-kuluçka makinesi)
Bu modeli antipiyade mayını barındırmakta. 1 roketin içinde 12 adet kaset barındırmakta, 1 kasetin içinde 26 adet KPFM-1M piyadelere karşı mayını vardır. Yani, sadece 1 roketin içinde 312 mayın vardir,  Uragan 16 adet roketiyle 4992 adet mayın atar.

Aynı alana antitank ve antipiyade mayını fırlatılır, tankları eşlik eden piyadeler, mayından patlayan MRAP veya tankın mürettebatı kaçarken onlar da mayınların yemi olur.

Geçen sene Ukrayna ordusunun batıda eğitim almış Leopard 2A4/2A6 ve Bradley'li elit birliklerini durduran kahramanlardan birisi de bu mayınlar.

9M27K2 İnkubator


PTM-1 antitank mayını


9M27K3 kaseti


KPFM-1M


Error 404 (Not Found)!!1

şu KPFM-1M mayını var ya... Hey yavrum hey...

Bize de lazım. Yunana karşı 😈

[marmara]

KPFM-1M

Forumda birisi farkedermi dedim ama cevap gelmedi.

Resimde sol tarafındaki Sovyet yapımı PFM-1 Lepestok(TR-yaprak), ÇNRA modeli KPFM-1M. Değişik modelleri de var, PFM-1S ise havanın derecesine ve nemliğine göre 72 saat sonra kendini patlatır. Plastik kaplamalı, neredeyse metalsiz olan yeni modelleri de var mayın tarayıcısına yakalanmayan. Bütün modelleri belli bir mesafeye fırlatılır özel araç, ÇNRA vs yardımıyla her neyse artık.

Sağ tarafındaki ise ABD yapımı BLU-43/B Dragontooth(TR- ejderha dişi).
Sovyetler ABD'den bu mayını kopyalamıştır ve neredeyse aynısı yapmıştır.

Aslında iğrenç silahtır, öldürmez ama baldırdan aşağısını koparır. Hayatta kalırsan ömrünün sonuna kadar ayağın kopuk, o mayını hatırlayarak yaşarsın.

[korsan2]

ilginçmiş.
peki füzenin içinden çıkan mayınlar yerin üstünde mi altında mı bekliyor?
yerin üstüne dökülüyorsa tanklar bunları neden görmüyor?
yerin altında bekliyorsa o mayınlar nasıl toprağı eşip yer altına giriyor?

[SKYWOLF]

http://www.youtube.com/watch?v=uPEd9YhxKLw

Videodaki araçlar Kirpi MRAP sanırsam.  Bir araç mayın çarpıp infilak ediyor. Arkadan gelenler bunu gördükleri halde durmak yerine ilerliyorlar ve onlar da mayınlar nedeniyle safdışı kalıyorlar. Bu bana ilginç geldi.
